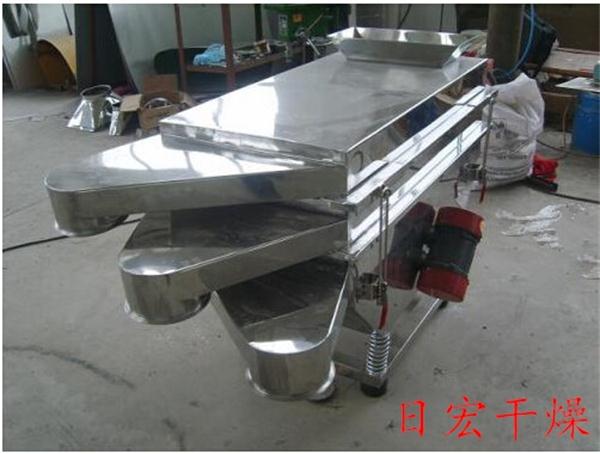

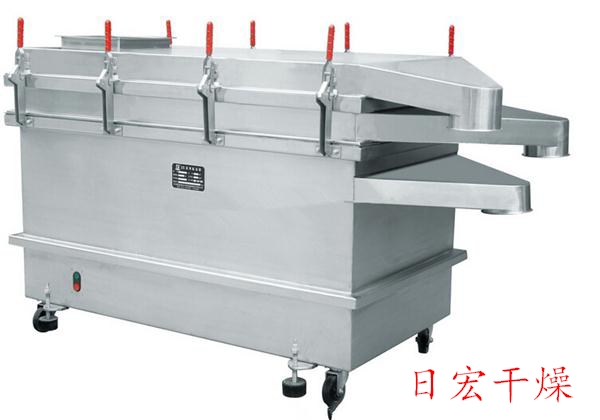

多層直線振動篩是利用振動電機激振的原理，使物料在篩面上被拋起跳躍式向前作直線運動 ，以合理匹配篩網達到篩分的目的，適用于0.074-5mm的任何物料篩分過濾。
主要用于磨料和磨具原料、化工、塑料、醫藥、冶金、建材、糧食、化肥、保健食品等行業中的干式粉狀或顆粒狀物的篩分及濕式過濾
特點：
與搖板篩、電磁振動相比，本篩分機如下特點：
1、篩分精度高、處理量大
2、結構簡單、維修方便
3、耗能低、噪聲小、密封性好、減少粉塵污染、篩網壽命長
4、采用雙臺臥式振動電機
FS型系列直線篩規格參數表表三
|
型號 |
篩面尺寸(寬×長) |
層次 |
功率（KW） |
振次(r/min) |
振幅 |
外型尺寸 |
設備重量 |
|
L |
B |
H |
|
FS-520 |
500×2000 |
1-3
4-6 |
2×0.37
2×0.55 |
960 |
3-6 |
2126-2258
2315-2441 |
866 |
940-1060
1120-1240 |
180-350
400-600 |
|
FS-525 |
500×2500 |
1-3
4-6 |
2×0.73
2×0.75 |
2626-2752
2815-2941 |
866 |
940-1060
1120-1240 |
200-360
420-650 |
|
FS-1020 |
1000×2000 |
1-3
4-6 |
2×0.75
2×1.1 |
2126-2258
2315-2441 |
1360 |
1040-1160
1210-1350 |
500-680
760-1300 |
|
FS-1025 |
1000×2500 |
1-3
4-6 |
2×0.75
2×1.5 |
2626-2752
2815-2941 |
1360 |
1040-1160
1210-1350 |
600-1000
1100-1400 |
本公司對以上數據保留修改權利。 同時可根據用戶需求重新設計。
A 整機長度 B整機寬度 C 整機高度 D篩面寬度 E 篩面長度 H框體高度
結構及工作原理:

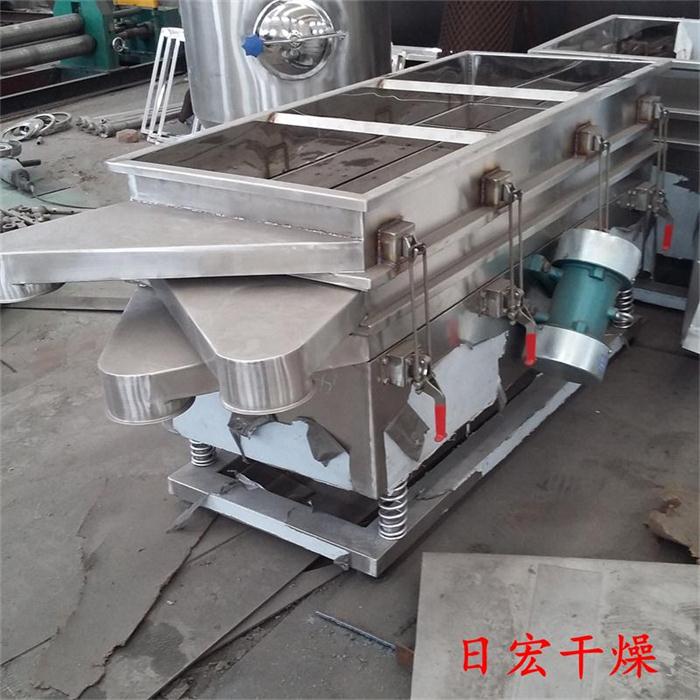

FS直線振動篩主要使用座式安裝，根據需要也可以采用吊式安裝，振動篩由帶有篩網的篩體、兩臺振動電機、支承彈簧及底座等主要部分組成，兩臺振動電機對稱地安裝于篩體的兩側，電機軸相互平行與鉛直線成一定的傾角。
當兩臺特性接近的振動電機反向轉動時，在由激振力引起的振動的過程中，達到反向同步轉動，此時偏心質量塊產生的慣性力在兩電機軸所在的平面內的分量相互抵消。垂直此平面的分力則可以合成為一個在篩體對稱面內的周期性變化的激振力，在此力作用下，篩體將沿與水平線成一定角度的方向作直線振動，物料從給料端進入篩面后，受到篩面?zhèn)鹘o的沖量，不停地作拋擲運動，在落回篩面的過程中，小于篩孔的顆粒就透過篩孔掉入下層，從而實現篩分分級。
